1. 壓敏電壓是指特定電流（1MA）通過壓敏電阻時，在電阻兩端所測到的電壓值。

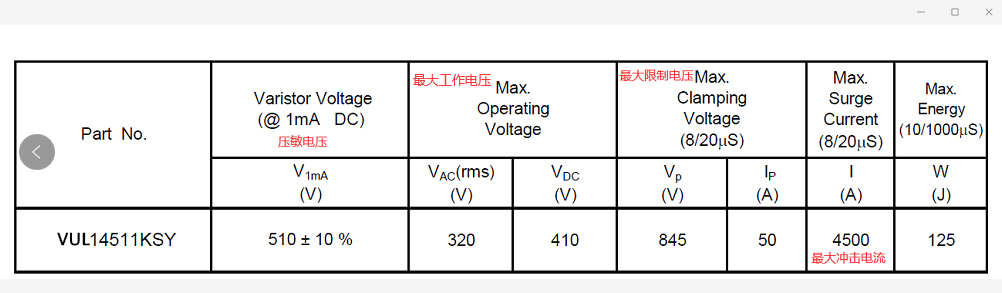

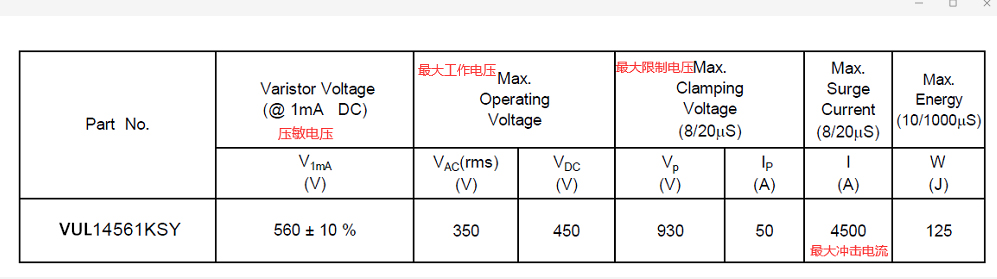

2.  關于壓敏選型，例如220V的工作電壓,由于電網有波動因素，我們經驗的需要，加上一個安全系數。公式：220*1.414=311，得出311V的工作電壓，那么選用的壓敏工作電壓就要大于我們得出的電網工作電壓311V。如下圖產品TVR14511KSY的工作電壓VAC是320V，大于電網工作電壓311V，那么我們就可以選用這款壓敏電阻。但是根據環境電壓波動，可以選用工作電壓再大一點的壓敏電阻，如下圖產品TVR14561KSY，這樣就會更保險。

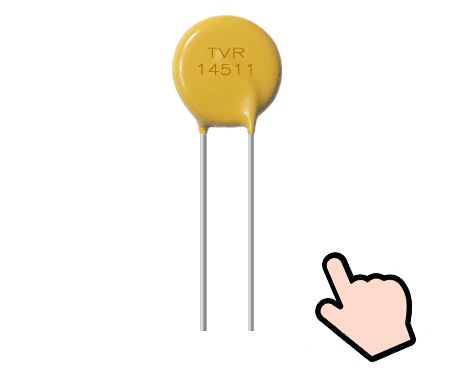

（點擊圖片轉到壓敏電阻界面快速選型）

注：200*1.414公式中的1.414安全系數是根據不同地區和環境變化的，電網電壓越穩定，這個系數值越小，不穩定的，這個值越大，一般1.5-2.5不等。

3 . 限制電壓是指壓敏電阻器兩端所能承受的高電壓值，它表示在規定的沖擊電流Ip通過壓敏電阻時次兩端所產生的電壓此電壓又稱為殘壓，所以選用的壓敏電阻的殘壓一定要小于被保護物的耐壓水平,否則便達不到可靠的保護目的。如上圖產品TVR14511KSY沖擊電流IP為50A時，那兩端的產生的電壓為845V，即殘壓845V。所以兩端的被保護器件耐壓能力要大于這個值。當然上面這個殘壓值是在特定沖擊電流中測出來的，只是一個參考值，但也是這個產品的殘壓值。

 免費寄樣品，如需規格書或其他參數產品請聯系源林客服

4.  沖擊電流是指以特定的脈沖電流以特定的次數（1次或兩次）和特定的時間（每次間隔5分鐘）沖擊壓敏電阻，壓敏電阻的變化小于±10%的沖擊電流。在實際應用中，電阻的沖擊電流一定要大于電路中可能產生的電流。
