1、 實驗設備：

TXT控制器

電源

電線

NTC熱敏電阻

LED燈（帶燈座）

2、 實驗流程：

NTC熱敏電阻又稱負溫度系數熱敏電阻，是一類電阻值隨溫度增大而減小的一種傳感器電阻，普遍應用于各種家用電器，包括:溫控器、咖啡壺、烤面包機、冰箱、電吹風、天花燈、變壓器等設備。

NTC熱敏電阻用來測量溫度和防止電源啟動時產生的浪涌電流。

下圖是NTC熱敏電阻與慧魚電線插頭的連接示意圖：

NTC熱敏電阻的原理圖如下：

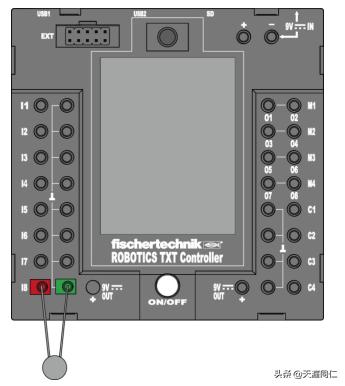

NTC電阻是一種無源器件，可以連接到TX控制器上的任何的輸入端口（I1至I8）。

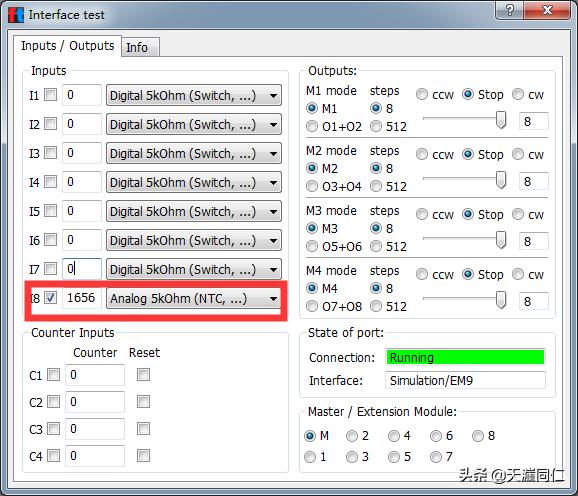

本例中，將NTC電阻連接到TX控制器的I8輸入端口，在ROBO Pro軟件中設置正確的環境和接口連接方式，然后打開接口測試窗口，在I8輸入口類型上選擇"Analog 5kohm（NTC，…）"，只有正確的設置與傳感器相匹配的類型后，軟件才能讀取并顯示正確的數值。

將NTC熱敏電阻插入到TX控制器的I8輸入端，然后記錄讀數（該值為"室內溫度值"）。

之后用你的手指捏住NTC熱敏電阻，注意當你的身體熱度逐漸傳導到熱敏電阻時，讀數會發生什么變化？保持30秒，記錄下后的讀數（"手指溫度值"），然后放開熱敏電阻，觀察讀數是否會回到原來的數值，以及用了多長時間回到原先的數值。

將NTC熱敏電阻的插頭反向插入TX控制器的輸入端，觀察管腳反接是否會對NTC熱敏電阻的使用產生影響？

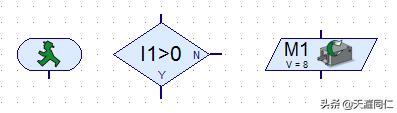

建立新程序，將"開始"模塊、"模擬分支"模塊和"電機輸出"模塊拖拽至程序窗口。

復制3個"模擬分支"模塊，再?gòu)?fù)制4個"電機輸出"模塊。

將其中一個電機模塊的動作設置為"Off（停止）"，另外四個電機模塊的亮度分別設置為"2"、"4"、"6""8"：

設置第一個"模擬分支"模塊的判斷數值為剛才所記錄下的"室內溫度值"減去25（25為誤差精度），然后選擇交換"Y/N分支"；其他的四個"模擬分支"模塊的判斷數值分別為"手指溫度值"到"室內溫度值"的數值區間的4等分區間絕對值，設置交換"Y/N分支"：

完整的參考程序如下圖所示：

測試本程序，程序運行過程中用手捏住NTC熱敏電阻30秒，查看LED燈亮度的變化情況。
